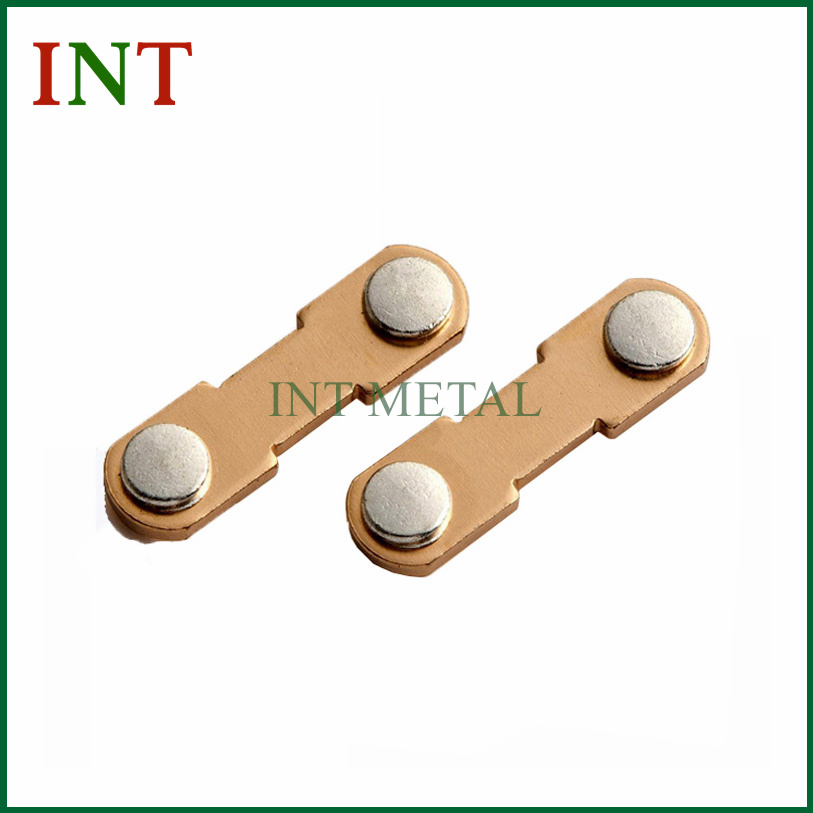

Ruchome nity kontaktoweto precyzyjne elementy styków elektrycznych zaprojektowane, aby pomóc kontrolować i przełączać moc elektryczną w urządzeniach takich jak styczniki, wyłączniki, rozruszniki, regulatory temperatury, przełączniki i przekaźniki. Dzięki ponad 12-letniemu doświadczeniu w produkcji,WEWNopracowuje dostosowane do indywidualnych potrzeb nity kontaktowe z ruchomym stykiem, wykorzystujące materiały stykowe na bazie srebra oraz materiały na bazie miedzi lub miedzi i niklu do wymagających zastosowań OEM i ODM.
Nity z ruchomym stykiem to specjalistyczne elementy styków elektrycznych instalowane na ruchomych częściach przewodzących mechanizmów przełączających. Podczas pracy styk ruchomy zbliża się do styku stacjonarnego lub oddziela się od niego, aby ustanowić lub przerwać obwód elektryczny.
Ten ruch sprawia, że powierzchnia styku jest szczególnie ważna. Każdy cykl przełączania może generować łuk elektryczny, uderzenia mechaniczne, tarcie i ciepło. Dlatego właściwie zaprojektowany nit kontaktowy musi zapewniać stabilne połączenie elektryczne, zachowując jednocześnie integralność mechaniczną podczas powtarzalnej pracy.
W praktycznych zastosowaniach ruchome nity kontaktowe mogą bezpośrednio lub pośrednio sterować energią elektryczną poprzez mechanizmy przełączające. Są one szczególnie istotne w przypadku urządzeń elektrycznych o małym i średnim natężeniu, gdzie wymagane jest niezawodne przełączanie i kompaktowe wymiary komponentów.
Wybór materiału jest jednym z najważniejszych czynników przy projektowaniu ruchomych nitów stykowych. Powierzchnia styku musi równoważyć przewodność elektryczną, odporność na zużycie elektryczne, odporność na spawanie, zachowanie termiczne i kompatybilność ze środowiskiem operacyjnym.
Zgodnie z dostępnymi informacjami o produkcie INT, powszechnie stosowanymi materiałami powierzchni stykowych są Ag, AgNi, AgCdO, AgSnO2, AgSnO2W2O3i AgZnO. Jako powszechnie stosowane materiały podstawowe stosuje się miedź i miedź-nikiel.
| Kategoria materiału | Typowy materiał | Podstawowa uwaga |
|---|---|---|
| Srebrny | Ag | Przewodność elektryczna i wydajność styków |
| Srebrny nikiel | AgNi | Parametry elektryczne i termiczne przy dobrej odporności na łuk |
| Srebrny tlenek kadmu | AgCdO | Odporność na zużycie elektryczne i zgrzewanie |
| Srebrny tlenek cyny | AgSnO2 | Nadaje się do wymagających zastosowań przełączających |
| Materiał bazowy | Cu/CuNi | Podpora mechaniczna i połączenie przewodzące |
Należy wybrać odpowiedni materiał w zależności od poziomu prądu, częstotliwości przełączania, napięcia, charakterystyki obciążenia, warunków termicznych, wymagań mechanicznych i oczekiwanej żywotności końcowego urządzenia elektrycznego.
Zwarta konstrukcja ruchomych nitów kontaktowych sprawia, że nadają się one do szerokiej gamy elektrycznych elementów przełączających. Są one kojarzone głównie z zastosowaniami mało- i średnioprądowymi.
W przypadku inżynierów i zespołów zakupowych zastosowanie należy zawsze rozpatrywać łącznie z obciążeniem elektrycznym i ruchem mechanicznym. Nit stykowy, który dobrze sprawdza się w jednym urządzeniu przełączającym, może nie nadawać się do innego projektu bez dostosowania materiału lub wymiarów.
Dokładność wymiarowa ma kluczowe znaczenie, ponieważ nit musi prawidłowo pasować do zespołu styku ruchomego. INT zapewnia niestandardowe wymiary z reprezentatywnymi specyfikacjami obejmującymi średnice łba od około 2,5 mm do 8 mm.
| Parametr | Reprezentatywny zakres | Typowa tolerancja |
|---|---|---|
| Średnica główki | 2,5–8 mm | ±0,10 mm |
| Grubość główki | Około. 0,6–2,0 mm | ±0,05 mm |
| Grubość warstwy kontaktowej | Około. 0,3–0,7 mm | ±0,05 mm |
| Średnica trzpienia | Około. 1,2–4 mm | ±0,05 mm |
| Długość trzonka | Około. 1–4 mm | ±0,15 mm |
Wartości te należy traktować jako reprezentatywne, a nie uniwersalne granice projektowe. W przypadku projektów produkcyjnych kupujący powinni dostarczyć rysunki, próbki, dokumenty techniczne, wymagania elektryczne i warunki montażu, aby dostawca mógł potwierdzić odpowiednią specyfikację.
Produkcja elektrycznych nitów kontaktowych wymaga kontrolowanego formowania, doboru materiałów, zarządzania wymiarami i kontroli. Ponieważ komponent jest mały, nawet niewielkie odchylenia wymiarowe mogą mieć wpływ na wyrównanie zespołu i wydajność styku.
Profesjonalny przepływ pracy w produkcji zazwyczaj koncentruje się na następujących obszarach:
W przypadku masowej produkcji podzespołów elektrycznych spójna produkcja jest tak samo ważna jak specyfikacja nominalna. Stabilne wymiary i powtarzalna wydajność materiałów pomagają zmniejszyć zmienność montażu i zapewniają przewidywalną jakość produktu.
Wybór odpowiedniego nitu z ruchomym stykiem powinien rozpocząć się od rzeczywistych warunków pracy, a nie po prostu od wybrania standardowego rozmiaru. Zespoły zakupowe mogą skorzystać z poniższej listy kontrolnej:
Współpraca z producentem zdolnym do produkcji OEM i ODM może uprościć ten proces. INT oświadcza, że może wyprodukować części według rysunków klienta lub dokumentów technicznych i może polecić odpowiednie materiały zgodnie z wymaganiami zastosowania.
Zaopatrując się w ruchome nity kontaktowe od chińskiego producenta lub dostawcy styków elektrycznych, kupujący powinni patrzeć poza cenę jednostkową. Długoterminowa niezawodność zależy od wsparcia inżynieryjnego, spójności materiałów, kontroli wymiarowej, dokumentacji, opakowania i możliwości dostawy.
WEWN raportuje o ponad 12-letnim doświadczeniu w produkcji nitów kontaktowych i posiadaniu certyfikatu ISO9001. Informacje o produkcie wskazują również wsparcie dla projektów OEM i ODM, niestandardowe wymiary, żądania próbek i opcje dostawy drogą lotniczą, ekspresową lub morską.
W przypadku zamówień międzynarodowych opakowanie jest również ważne, ponieważ ruchome nity kontaktowe to małe, precyzyjne elementy. INT opisuje opakowania w ilościach około 500–5 000 sztuk w małych plastikowych lub próżniowych torebkach plastikowych, a następnie w pojedynczych kartonach i opakowaniach zewnętrznych z twardej tektury.
Kupującym porównującym producentów, niezawodny dostawca powinien być w stanie zapewnić:
Stosowane są głównie w elektrycznych urządzeniach przełączających, takich jak styczniki, wyłączniki automatyczne, rozruszniki, regulatory temperatury, przełączniki i przekaźniki, szczególnie w zastosowaniach mało- i średnioprądowych.
Typowe materiały powierzchni kontaktowych obejmują Ag, AgNi, AgCdO, AgSnO2, AgSnO2W2O3i AgZnO. Typowe materiały podstawowe obejmują miedź i miedź-nikiel. Najlepszy wybór zależy od wymagań elektrycznych i mechanicznych aplikacji.
Tak. Wymiary można dostosować zgodnie z rysunkami klienta, próbkami lub dokumentacją techniczną. Dostosowanie może obejmować ważne wymiary, takie jak średnica łba, grubość łba, grubość warstwy kontaktowej, średnica trzpienia i długość trzpienia.
Zgodnie z informacjami o produkcie INT, mogą zostać dostarczone próbki. Próbki dostępne w magazynie mogą być bezpłatne, natomiast próbki wymagające wytworzenia mogą wiązać się z kosztami produkcji.
WEWN wskazuje czas dostawy styku elektrycznego wynoszący około 15–25 dni, w zależności od stanu surowca. Rzeczywisty czas realizacji należy potwierdzić dla każdego projektu w oparciu o dostępność materiałów, wielkość zamówienia, dostosowanie i wymagania produkcyjne.
Wysoka jakośćRuchome nity kontaktoweodgrywają ważną rolę w osiągnięciu stabilnego przełączania elektrycznego, niezawodności mechanicznej i długoterminowej wydajności komponentów. Wybór odpowiedniego materiału stykowego, materiału bazowego, wymiarów, tolerancji i partnera produkcyjnego może znacznie zmniejszyć ryzyko projektowe i produkcyjne. Dzięki niestandardowej produkcji, wsparciu OEM/ODM, pomocy w doborze materiałów i doświadczeniu w produkcji styków elektrycznych, INT zapewnia opcję dla firm zaopatrujących się w precyzyjne komponenty stykowe do przemysłowych zastosowań elektrycznych. Jeśli opracowujesz nowe urządzenie przełączające lub szukasz niezawodnego chińskiego dostawcy niestandardowych ruchomych nitów kontaktowych,skontaktuj się z namiw celu omówienia rysunków, specyfikacji, wymagań dotyczących próbek i potrzeb produkcyjnych.
