Porównanie to wyjaśnia główne różnice między tymi dwoma konstrukcjami nitów i zawiera praktyczne rozważania dla producentów pracujących z urządzeniami elektrycznymi, komponenty elektroniczne, motoryzacyjne, mechaniczne i precyzyjne.
Nity zapewniają trwałe połączenie mechaniczne poprzez odkształcenie części łącznika po przejściu przez łączone elementy. Często wybierana jest miedź do zastosowań wymagających przewodności, odporności na korozję i niezawodnego formowania cechy są ważne.
Główną różnicą pomiędzy konstrukcjami pustymi i pełnymi jest konstrukcja trzonu. Trzon wydrążony lub rurowy ma wewnętrzny otwór lub zredukowaną sekcję materiału solidny nit wykorzystuje całkowicie wypełniony trzpień. Ta różnica wpływa na sposób łącznik powstaje podczas montażu.
Dla inżynierów i zespołów zakupowych lepsza opcja nie jest określana po prostu na podstawie niezależnie od tego, czy jeden projekt jest pusty, czy pełny. Właściwy wybór zależy od złącza, sprzęt instalacyjny, wymagania dotyczące obciążenia, wymiary komponentów i warunki produkcji.

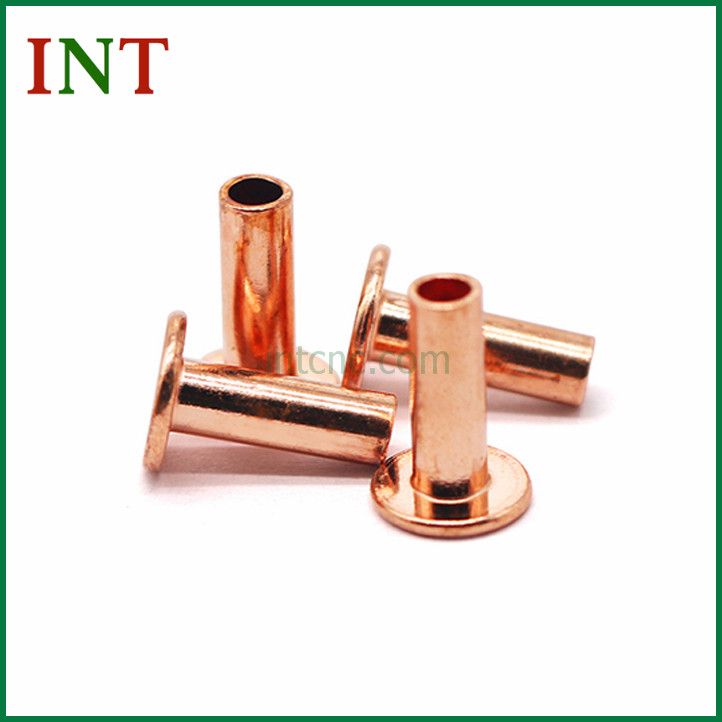

Nit drążony zawiera wnękę w części lub w całości trzonu. W zależności od specyficznej konstrukcji, koniec może zostać rozszerzony, zwinięty lub w inny sposób uformowany podczas instalacji. Dzięki temu projekt jest przydatny w przypadku złożeń, w których wymagane jest kontrolowane odkształcenie.
Konfiguracje półrurowe i rurowe są dostępne w różnych wymiarach i główce style. Mogą być produkowane do zastosowań, w których geometria jest zwarta i powtarzalna montaż jest ważny.

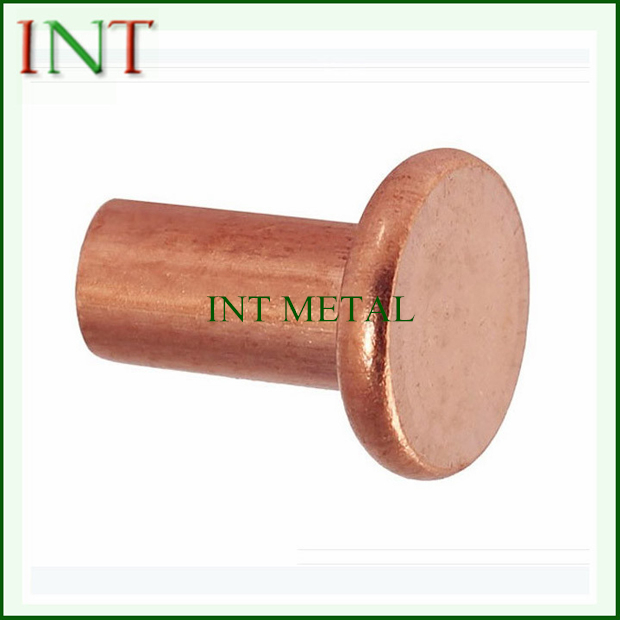

Solidny nit ma ciągły metalowy trzpień. Podczas instalacji odsłonięty koniec jest odkształcać za pomocą odpowiedniego sprzętu do nitowania, aby utworzyć drugi łeb i zabezpieczyć połączenie.
Solidna konstrukcja zapewnia solidny korpus do mechanicznego mocowania i ma sprawiło, że ten typ nitów stał się od dawna uznanym rozwiązaniem do montażu konstrukcyjnego i przemysłowego.
| Funkcja | Pusta konstrukcja | Solidna konstrukcja |
|---|---|---|
| Konstrukcja cholewki | Częściowo pusty w środku lub rurowy | W pełni solidny |
| Metoda formowania | Koniec można rozszerzyć, zwinąć lub skompresować | Odsłonięty trzonek jest zdeformowany mechanicznie |
| Wykorzystanie materiału | W przypadku niektórych wymiarów można użyć mniejszej ilości materiału | Wymaga solidnego trzonka |
| Typowe wymagania wytrzymałościowe | Nadaje się do wielu zastosowań związanych z precyzyjnym mocowaniem | Dobrze nadaje się do wytrzymałych połączeń mechanicznych |
| Typowe zastosowania | Podzespoły elektryczne, elektroniczne, oświetleniowe, motoryzacyjne i precyzyjne | Zespoły konstrukcyjne, mechaniczne i przemysłowe |
| Dostępne modele głów | Okrągłe, półokrągłe, płaskie, wpuszczane i niestandardowe | Okrągłe, płaskie, wpuszczane i niestandardowe projekty |
| Personalizacja | Wymiary, materiał, głowicę i geometrię można dostosować | Wymiary, materiał i konfigurację głowicy można dostosować |
Charakterystyki te stanowią raczej ogólne wytyczne niż bezwzględne zasady wydajności. Rzeczywista wytrzymałość i niezawodność połączenia zależą od gatunku materiału, wymiarów i sposobu montażu parametrów, projektu złącza i warunków obsługi.
W przypadku komponentów wymagających kontrolowanego odkształcenia często rozważa się konstrukcje puste podczas montażu. Jeśli są wykonane z miedzi lub stopów miedzi, mogą również zapewnić przydatne właściwości elektryczne i materiałowe do określonych zastosowań.
Typowe obszary zastosowań obejmują:
W zespołach elektrycznych miedź może pełnić zarówno funkcje mechaniczne, jak i przewodzące. Ostateczny wybór powinien jednak opierać się na obciążeniu elektrycznym, styku konfiguracji, warunków środowiskowych i wymaganej żywotności komponentu.
Do zastosowań wymagających określonych wymiarów lub właściwości formowania, producenci mogę rozważyćniestandardowe rozwiązania w zakresie nitów miedzianychw oparciu o rysunki i wymagania montażowe.
Nity pełne są zazwyczaj wybierane do zespołów, w których występują znaczne uszkodzenia mechaniczne wymagane jest połączenie. Ich ciągły trzpień zapewnia materiał, który może być plastyczny zdeformowane, tworząc bezpieczne połączenie.
Występują powszechnie w częściach konstrukcyjnych, sprzęcie przemysłowym i transporcie komponenty, osprzęt mechaniczny i inne zespoły, w przypadku których niezawodność mocowania jest niezawodna jest kluczowym czynnikiem.
Odpowiedni styl i wymiary łba zależą od geometrii złącza i montażu proces. INT METAL zapewnia równieżNity pełne do zastosowań przemysłowychz niestandardowymi specyfikacjami dostępnymi dla projektów OEM i ODM.
Działanie nitu zależy nie tylko od jego geometrii, ale także od wybranej materiał. Różne zastosowania mogą wymagać zrównoważenia przewodności, wytrzymałości, odporność na korozję, ciężar, skrawalność i wydajność formowania.
| Tworzywo | Typowa charakterystyka | Potencjalne zastosowania |
|---|---|---|
| Miedź | Wysoka przewodność elektryczna i dobra odporność na korozję | Elementy elektryczne i elektroniczne |
| Mosiądz | Dobra skrawalność i zrównoważone właściwości mechaniczne i elektryczne | Precyzyjny sprzęt i komponenty elektryczne |
| Stal | Wysoka wytrzymałość mechaniczna | Zastosowania mechaniczne i konstrukcyjne |
| Aluminium | Niska gęstość i dobra odporność na korozję | Lekkie komponenty |
W zależności od zastosowania dostępne metody obróbki powierzchni mogą obejmować nikiel, cynkowanie, chromowanie, brązowanie, cyna i srebrzenie, a także utlenianie i inne określone wykończenia.
Obróbkę powierzchni należy dobrać w zależności od środowiska operacyjnego, wymagania elektryczne, narażenie na korozję, wygląd i zgodność z łączonych materiałów.
Wybór pomiędzy dwoma projektami należy rozpocząć od wymagań gotowego produktu montażu, a nie samego łącznika. Szczególnie istotne są następujące czynniki.
Należy wziąć pod uwagę rozciąganie, ścinanie, wibracje i inne obciążenia mechaniczne działające na złącze doświadczy. Solidna konstrukcja może być odpowiednia w przypadku znacznych elementów mechanicznych wymagane jest połączenie.
Sprawdź, czy na linii produkcyjnej stosuje się prasowanie, zaciskanie, automatyczne nitowanie, lub inny sposób montażu. Geometria łącznika musi być zgodna z wybrany sprzęt.
W przypadku elementów przewodzących, przewodności materiałów i konstrukcji gotowych połączenie należy oceniać łącznie. Można uwzględnić miedź i stopy miedzi gdzie wydajność elektryczna jest częścią wymagań aplikacji.
Średnica nitu, długość trzpienia, wymiary łba, grubość ścianki i geometria formowania wszystko to wpływa na instalację i ostateczną wydajność połączenia.
Temperatura, wilgotność, wibracje, narażenie na korozję i kontakt z innymi metalami należy rozważyć przed zakończeniem obróbki materiału i powierzchni.
Dongguan INT Metal Tech Co., Ltd. została założona w 2012 roku w Dongguan w Chinach. Firma specjalizuje się w materiałach elektronicznych i precyzyjnych komponentach do m.in branża elektryczna, motoryzacyjna, kolejowa, lotnicza i inne branże produkcyjne.
Portfolio produktów obejmuje styki elektryczne, nity precyzyjne, metale szlachetne taśmy platerowane, paski ze stopów miedzi, złącza precyzyjne, akcesoria do form i CNC części obrobione. Firma oferuje ponad 5000 specyfikacji i modeli swoich kategorii produktów.
W przypadku nitów INT METAL współpracuje z miedzią, mosiądzem, stalą, aluminium i inne określone materiały. Konfiguracje produktu obejmują okrągłą główkę, półokrągłą główkę, łeb płaski, łeb stożkowy, półpusty, pełny, rurowy, schodkowy i projekty niestandardowe.
Możliwość opracowania wymiarów według rysunków klienta i wymagań projektu, wspieranie produkcji OEM i ODM. Dzięki temu geometria nitu, materiał, obróbka powierzchni i charakterystyka formowania dostosowana do wymagań klienta proces montażu.
INT METAL działa zgodnie z systemami zarządzania produktami ISO9001 i ISO14001 spełniając wymagania środowiskowe, w tym RoHS i REACH. Jego możliwości produkcyjne obejmują tłoczenie, obróbkę CNC, obróbkę taśm, okładzin i precyzyjnej produkcji komponentów.
Dowiedz się więcej oNity precyzyjne INT METALlub skontaktuj się z producentem w celu omówienia doboru materiału, wymiarów, rysunków, i dostosowane wymagania produkcyjne.
Podstawową różnicą jest konstrukcja trzonka. Konstrukcja pusta lub rurowa zawiera wewnętrzny otwór lub zredukowaną sekcję materiału, a jednocześnie solidny nit posiada ciągły metalowy trzonek. Ma to wpływ na proces formowania i jest odpowiedni aplikacje.
Pustą konstrukcję można uwzględnić przy kontrolowanym odkształceniu, zwartej geometrii, lub szczególne wymagania montażowe są ważne. Jest powszechnie stosowany w wybranych zastosowania w instalacjach elektrycznych, elektronicznych, oświetleniowych, motoryzacyjnych i elementach precyzyjnych.
Miedź może być odpowiednia na elementy elektryczne ze względu na jej wysoką elektryczność przewodność. Jednak na podstawie tego należy ocenić cały projekt złącza obciążenie prądowe, rezystancja styku, wymagania mechaniczne, temperatura i środowisko operacyjne.
Niekoniecznie w każdym zastosowaniu. Solidny trzon zapewnia znaczną ilość materiału na odkształcenia mechaniczne, ale rzeczywista wydajność połączenia zależy od materiał nitu, wymiary, proces montażu, projekt złącza i serwis warunki.
Tak. INT METAL wspiera projekty OEM i ODM oraz może opracowywać nity według rysunki i specyfikacje klienta, w tym materiał, wymiary, styl główki, obróbka powierzchni i inne wymagania projektowe.
Typowe opcje obejmują miedź, mosiądz, stal i aluminium. Najbardziej odpowiedni materiał zależy od wymaganych właściwości mechanicznych, przewodności, odporności na korozję, waga, właściwości formowania i środowisko zastosowania.
Nity drążone i pełne zostały zaprojektowane z myślą o różnych wymaganiach dotyczących mocowania. To pierwsze może być korzystne w przypadku wybranych zespołów precyzyjnych, jeśli są one kontrolowane ważne jest formowanie i zwarta konstrukcja, często natomiast solidne konstrukcje brane pod uwagę ze względu na solidne połączenia mechaniczne.
W przypadku komponentów elektrycznych, elektronicznych, motoryzacyjnych i przemysłowych – ostateczna decyzja należy wziąć pod uwagę materiał, wymiary, sprzęt instalacyjny, obciążenia mechaniczne, wydajność elektryczną i warunki środowiskowe razem.
Dzięki doświadczeniu w zakresie precyzyjnych komponentów i materiałów elektronicznych INT METAL zapewnia standardowe i niestandardowe rozwiązania nitów dla producentów opracowujących komponenty do wymagających zastosowań przemysłowych.
