Końcówki styków elektrycznych zwane także punktem kontaktowym, przyciskiem lub zaciskami. Jest to element obwodu elektrycznego występujący w przełącznikach elektrycznych, przekaźnikach i wyłącznikach. Składa się z dwóch kawałków metalu przewodzącego prąd elektryczny, które przepuszczają prąd elektryczny lub izolują, gdy szczelina między nimi jest zamknięta lub otwarta. Szczelina musi być środkiem izolującym składającym się z powietrza, próżni, oleju, SF6 lub innego płynu izolującego elektrycznie.
Wskazówki dotyczące kontaktu elektrycznego
Fabryka srebrnych końcówek kontaktowych, ponad 12 lat doświadczenie w produkcji, osiągnięte ISO9001, praca nad projektami OEM i ODM.
1. Wprowadzenie końcówek do styków elektrycznych
Końcówki kontaktowe również elektryczne zwane punktami kontaktowymi, przyciskiem lub terminalami. Jest to obwód elektryczny element występujący w przełącznikach elektrycznych, przekaźnikach i wyłącznikach. Składa się z dwa kawałki metalu przewodzącego prąd elektryczny, które przepuszczają prąd elektryczny lub izolować, gdy szczelina między nimi jest zamknięta lub otwarta. Szczelina musi być środkiem izolującym powietrze, próżnię, olej,SF6lub inny izolujący elektryczniepłyn
2. Zastosowanie końcówek styków elektrycznych
Elektryczne końcówki kontaktowe stosowane głównie do termostatów, przełączników ściennych, zgrzewania punktowego, silnika wyłącznik, rama przewodów IC...
3. Główne materiały dotyczące końcówek elektrycznych
Główne materiały wierzchnie: Ag, AgNi, AgCdO, AgSnO2, AgSnO2ln2O3, AgZnO,
Główne materiały środkowe: Cu. Mosiądz. stal
Główne materiały bazowe: Cu, Mosiądz, Brąz, CuSn, CuNi, kostka, CuNiZn, Fe, Ni, Monel SUS
|
Tworzywo |
Kompozycja |
Twardość |
|
Elektryczny |
Gęstość |
|
Szereg |
(%) |
(Hv lub HRB) |
|
Przewodność |
(g/cm3) |
|
|
|
|
|
(%IACS) |
|
|
AgSnO2 |
Ag 88,SnO2 12 |
Hv |
90 ~ 135 |
65 |
9.9 |
|
Ag 87,SnO2 13 |
Hv |
110 ~ 160 |
54 |
9.8 |
|
|
AgSnO2In2O3 |
Ag 89,SnO2In2O3 11 |
Hv |
110 ~ 150 |
51 |
10 |
|
Ag 87,SnO2In2O3 13 |
Hv |
110 ~ 155 |
50 |
10 |
|
|
AgNi |
Ag 70, Ni 30 |
Hv |
85 ~ 140 |
70 |
9,5 |
|
Ag 50, Ni 50 |
Hv |
90 ~ 145 |
55 |
8.9 |
|
|
AgW |
Ag 50, W 50 |
HRB |
40 ~ 70 |
50 |
13.2 |
|
Ag 35, W 65 |
HRB |
65 ~ 95 |
45 |
14.5 |
|
|
Ag 50, W+WC 50 |
HRB |
45 ~ 75 |
50 |
13.2 |
|
|
AgWC |
Ag 55,WC 45 |
HRB |
55 ~ 85 |
48 |
12.2 |
|
Ag 50, WC 50 |
HRB |
70 ~ 100 |
45 |
12.1 |
|
|
Ag 40, WC 60 |
HRB |
70 ~ 100 |
40 |
12.5 |
|
|
AgWCC |
Ag 85, WC 12, C3 |
Hv |
50 ~ 80 |
55 |
9.3 |
|
Ag 79, WC 18, C3 |
Hv |
50 ~ 95 |
53 |
9.3 |
|
|
Ag 77, WC 20, C3 |
Hv |
55 ~ 95 |
51 |
9,5 |
|
|
Ag 75, WC 22, C3 |
Hv |
55 ~ 95 |
49 |
9,5 |
|
|
Ag72,WC 24,** |
Hv |
60 ~ 95 |
45 |
9.7 |
|
|
AgC |
Ag 95, C5 |
Hv |
40 ~ 70 |
55 |
8.1 |
|
CuW |
Cu 40, W 60 |
HRB |
60 ~ 90 |
48 |
13 |
|
Cu 35, W 65 |
HRB |
65 ~ 95 |
45 |
13.5 |
|
|
Cu 30, W 70 |
HRB |
70 ~ 100 |
40 |
14 |
4. SpecyfikacjaElektryczne wskazówki kontaktowe
Wymiary można dostosować wg żądania klientów.
Grubość twarzy : 0,05 mm - 1,5 mm
Środek grubość: 0,3 mm-1,0 mm
Grubość podstawy : 0,1 mm - 3,0 mm
5. Typy produktów do końcówek elektrycznych
Pojedyncze metalowe punkty kontaktowe, Bimetaliczne punkty kontaktowe, Tri-metalowe punkty kontaktowe punkty,
Punkt kontaktowy okrągłego przycisku, kwadratowe punkty kontaktowe.

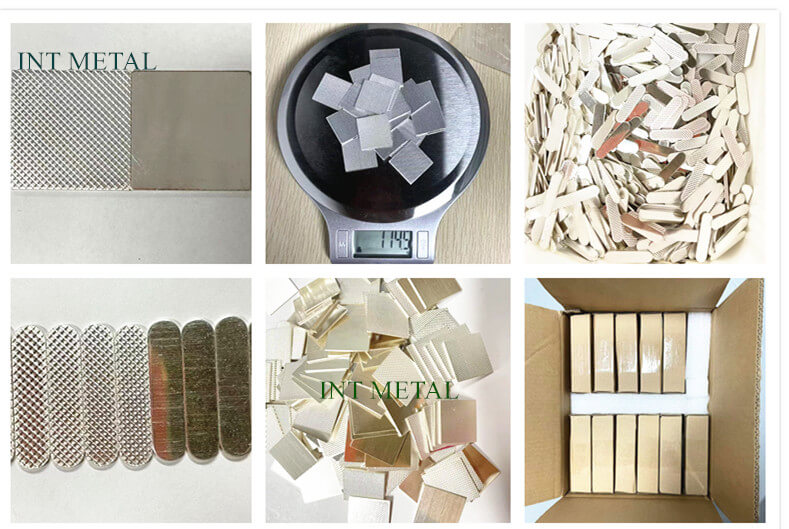

6. Zakład produkcyjny urządzeń elektrycznych wskazówki kontaktowe
7. Certyfikat jakości kontaktu elektrycznego wskazówki
8. Pakowanie i wysyłka urządzeń elektrycznych wskazówki kontaktowe
Uszczelka:
Najpierw włóż 100-1000 sztuk do małych plastikowych torebek lub odkurz plastikowe torby, następnie w oddzielnym małym pudełku kartonowym, a na koniec w twardym kartonie pudełko.
Wysyłka:
My
wybierze najlepszy sposób zgodnie z życzeniami klienta.
1.
Samolotem na wskazane lotnisko.
2. Przesyłką ekspresową (FedEx, UPS, DHL, TNT, EMS) pod wskazany adres.
2. Drogą morską do wskazanego portu morskiego.
9. Często zadawane pytania
Pytanie 1. Czy możesz pomóc klientom w projektowaniu produktów?
A1. Możemy pomóc klientom zaprojektować najlepsze produkty, aby osiągnąć jedno i drugie dobrą funkcjonalność i oszczędność kosztów w zależności od zastosowania.
Pytanie 2. Czy możesz pomóc nam wybrać odpowiedni materiał?
A2. Możemy polecić najbardziej odpowiedni materiał zgodnie z Twoimi wymaganiami aplikacja.
Pytanie 3. Co rodzaj elektrycznego materiału stykowego, który możesz dostarczyć?
A3. Możemy dostarczyć drobne srebro (Ag), AgNi, AgCdO, AgSnO2, AgZnO, AgSnO2ln2O3, AgC, AgWC, AgW, CuW itp.
Pytanie 4. Czy możesz zapewnić bezpłatne próbki?
A4. Jeśli posiadamy na stanie odpowiednie lub podobne rozmiary, możemy wysłać ciebie za darmo.
Pytanie 5. Jak kontrolujesz jakość?
A5. Produkujemy ściśle według rysunków klienta i żądań, oto ścisły plan kontroli w każdym procesie, pełna kontrola każdego z nich części, staraj się zapewnić klientowi 100% jakości dostępne są produkty, raport z testów ROHS/SGS i certyfikat materiałowy.
