AgSnO2 silver contacts are widely used in large capacity contactor, power relay, medium and small capacity of low voltage circuit breaker, and automobile electronics etc
Styki srebrne AgSnO2
Fabryka AgSnO2 Silver Contact, ponad 12 lat doświadczenie w produkcji, osiągnięte ISO9001, praca nad projektami OEM i ODM.
1.Wstęp doStyki srebrne AgSnO2
1. AgSnO2
is a nontoxic material, compared to AgCdO, and has very good and stable welding
resistance and arc erosion resistance.
2. Ma lepszą odporność na erozję niż AgCdO w bieżącym zakresie 500 ~
3000 A i wykazuje lepszą odporność na spawanie niż AgCdO i AgNi pod obciążeniem lampą
i obciążenie pojemnościowe.
3. Pod obciążeniem rezystancyjnym AC rezystancja styku AgSnO2 jest niewielka
wyższa niż AgCdO, ale wykazuje niską i stabilną rezystancję przy lampie DC /
obciążenia silnika (takie jak przekaźniki samochodowe).
4. W warunkach DC AgSnO2 charakteryzuje się mniejszym transferem materiału w porównaniu do AgCdO.
5. Nie trujący. Jest to nowy i przyjazny dla środowiska materiał stosowany w kontakt
2.StosowanieStyki srebrne AgSnO2
Styki elektryczne AgSnO2 są szeroko stosowane w stycznikach o dużej pojemności, przekaźnikach mocy, średniej i małej pojemności wyłączników niskiego napięcia i elektroniki samochodowejitp.
Ag(SnO2)10 nadaje się do średnich i małych
przekaźnik prądowy Ag(SnO2)12 nadaje się do przekaźników średnio-dużych prądów Ag(SnO2)14
nadaje się do przekaźników wysokoprądowych i przekaźników samochodowych
3.Główne materiały doStyki srebrne AgSnO2
Główne materiały wierzchnie: AgSnO2 8, AgSnO2 10, AgSnO2 12, AgSnO2 15, AgSnO2 20
Główne materiały bazowe: Cu, CuNi
|
Kategoria |
Gęstość g/cm3≥ |
Przewodnictwo elektryczne .cm≤ |
Twardość miękka HV≥ |
Tensile strength soft MPa≥ |
|
AgSnO2 92/8 |
10 |
2.08 |
57 |
225 |
|
AgSnO2 90/10 |
10 |
2.13 |
62 |
230 |
|
AgSnO2 88/12 |
9.9 |
2.22 |
67 |
235 |
|
AgSnO2 85/15 |
9,68 ~ 9,96 |
2. 56 |
95 |
250 |
|
AgSnO2 80/20 |
9.65～9.95 |
2.66 |
97 |
275 |
4.SpecyfikacjaStyki srebrne AgSnO2
Wymiary można dostosować
| Item | Średnica główki D(mm) | Grubość główki T(mm) | Grubość warstwy S(mm) | Średnica trzpienia d(mm) | Długość trzonka L(mm) | Sphere Radian R(mm) | Stosunek formy θ |
| Specyfikacja | 2.5 | 0,6-1 | 0,3-0,4 | 1,2-1,5 | 1-2 | 4-6 | 9 |
| 3 | 0,8-1,2 | 0,3-0,5 | 1.5 | 6-8 | |||
| 3.5 | 1,5-2,0 | 1-3 | |||||
| 4 | 1,0-1,5 | 2 | 8-10 | ||||
| 4.5 | 2,0-2,5 | ||||||
| 5 | 1,0-2,0 | 0,4-0,6 | 2.5 | 10-15 | |||
| 5.5 | 2,5-3,0 | ||||||
| 6 | 3 | 15-20 | |||||
| 6.5 | 1,2-2,0 | 0.5-0.7 | 3,0-3,5 | ||||
| 7 | 3.5 | 20-25 | |||||
| 8 | 4 | ||||||
| Tolerance | ±0,1 | ±0,05 | ±0,05 | ±0,05 | ±0,15 | ±0,2 | ±2 |
Średnica główki oznaczona: D
Head thickness marked with: T
Średnica trzpienia oznaczona: d
Shank length marked with: L
Grubość główki srebrna oznaczona symbolem: S1
Shank silver thickness marked with: S2
Radian kuli oznaczony: R
5.Rodzaje produktów dla srebrnych styków AgSnO2

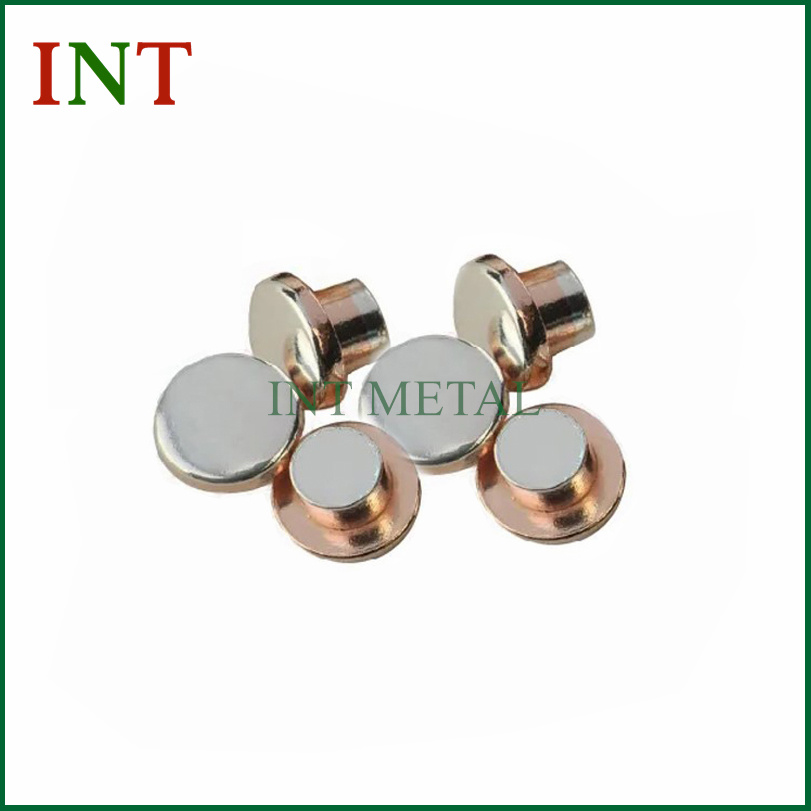

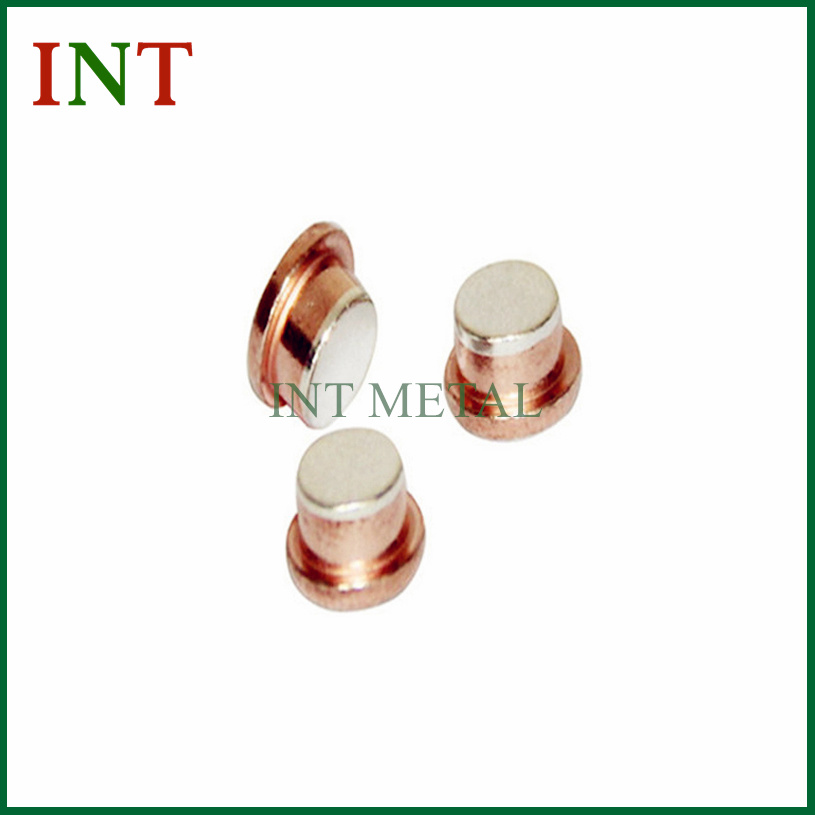

Nity z łbem okrągłym, Nity z łbem płaskim, Nity bimetaliczne, Nity trójmetalowe nity i typy specjalne
6.ProcesStyki srebrne AgSnO2
7. Zakład produkcyjnyStyki srebrne AgSnO2
8. Przepływ kontroli jakości wykresStyki srebrne AgSnO2
9. Pakowanie i wysyłkaSrebro styk elektryczny tlenku cynyStyki srebrne AgSnO2
Uszczelka:
Najpierw włóż 500-5000 sztuk do małych plastikowych torebek lub odkurz plastikowe torby, następnie w oddzielnym małym pudełku kartonowym, a na koniec w twardym kartonie skrzynka.
Wysyłka:
My
wybierze najlepszy sposób zgodnie z życzeniami klienta.
1.
By Air, . By Express (FedEx, UPS, DHL, TNT,EMS), to the indicated address.
2. Morską do wskazanego portu morskiego
10.FAQ
Pytanie 1. Czy możesz pomóc klientom w projektowaniu produktów?
A1. Możemy pomóc klientom zaprojektować najlepsze produkty do osiągnięcia zarówno dobrą funkcjonalność, jak i oszczędność kosztów w zależności od zastosowania.
Q2. Czy możesz pomóc nam wybrać odpowiedni materiał?
A2. Możemy polecić najbardziej odpowiedni materiał zgodnie z Twoimi wymaganiami aplikacja.
Q3. Co rodzaj elektrycznego materiału stykowego, który możesz dostarczyć?
A3. Możemy dostarczyć drobne srebro (Ag), AgNi, AgCdO, AgSnO2, AgZnO, AgSnO2ln2O3, AgC, AgWC, AgW, CuW itp.
Q4. Czy możesz zapewnić bezpłatne próbki?
A4. Jeśli posiadamy na stanie odpowiednie lub podobne rozmiary, możemy wysłać ciebie za darmo.
Pytanie 5. Jak kontrolujesz jakość?
A5. Produkujemy ściśle według rysunków klienta i żądania, oto ścisły plan kontroli w każdym procesie, pełna kontrola każdej części, dążyć do zapewnić klientowi produkty o 100% jakości, raport z testu ROHS/SGS, materiał certyfikat jest dostępny.
